SLX14/SM35 SHURE美国无线话筒

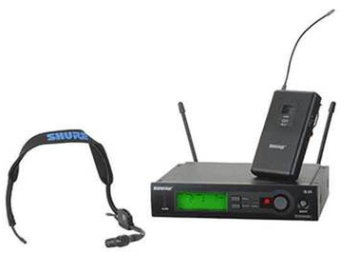

SLX 无线头戴式系统，包括 SM35 心形电容头戴式话筒、SLX1 腰包式发射机和 SLX4 分集接收机
自动选择频率
自动发射机设置
在 24 MHz 带宽中有 960 个可选频率
可拆卸式 1/4 波长天线
微处理器 - 分集接收控制
射频显示 LED
5 段音量计
多功能、背光 LCD
低电量指示灯
频率和功率锁定
结实的金属底板
音量控制位于设备后方
1/2 机架设计
附有机架部件
用于在机架以外的位置安放设备的防滑减震器
XLR 和 1/4 英寸输出
通常条件下的使用范围
100m（300 英尺）
注意：实际范围取决于射频信号的吸收、反射以及
干扰程度
音频频率响应 (+/- 2 dB)
最小：45 Hz
最大：15 kHz
（系统整体频率取决于话筒元件。）
总谐波失真（参考 +/- 38 kHz 偏差，1 kHz 音调）
通常为 0.5%
动态范围 >100 dB A 权重
使用温度范围 -18 摄氏度（0 华氏度）至 +50 摄氏度（+122 华氏度）
注意：电池特性可能对此温度范围有所控制
发射机的音频极性
话筒振膜上的正压（或在 WA302 耳机插头端头
的正电压）会在针脚 2 （相对
于低阻抗输出的针脚 3）和高阻抗 1/4 英寸输出的端头
上产生正电压。
SLX1 腰包式发射机
音频输入电平
话筒增益位置最大为 -10 dBV
0 dB 增益位置最大为 +10 dBV
-10 dB 增益位置最大为 +20 dBV
增益调整范围 30dB
输入阻抗 1 M?
射频发射器输出
最大为 30 mW（取决于系统所在国家的相关法规）
尺寸 108 mm（高）x 64 mm（宽）x 19 mm（深）（4.25 x 2.50 x 0.75 英寸）
重量 81 g（3 盎司）（不含电池）
外壳 模制 ABS 外壳
电源要求
2 节“AA”型碱性电池或可充电电池
电池寿命 >8 小时（碱性电池）
SLX4 接收机
尺寸 42 mm（高）x 197 mm（宽）x 134 mm（深）（1.65 x 7.76 x 5.28 英寸）
重量 816 g（1 磅 13 盎司）
外壳 电镀钢
音频输出电平（参考 +/- 38 kHz 偏差，1 kHz 音调）
XLR 接头（接入 ? 负载）：-13 dBV
1/4 英寸接头（接入 3000 ? 负载）：-2 dBV
输出阻抗 XLR 接头： 200 ?
1/4 英寸接头：1k?
XLR 输出
阻抗平衡
针脚 1：接地
针脚 2：(+)
针脚 3：(-)
灵敏度
通常在 12 dB 信纳比时为 -105 dBm
镜频抑制
>通常为 70 dB
电源要求
150 m* 时为 12 - 18 *dc（外部电源供电）
SLX 无线系统采用了已获得专利的音频参考压缩扩展技术, 可以产生极其清晰的声音，超越了传统无线技术。
自动发射机设置
舒尔背光 LCD，它具有超时特性
频率和功率锁定
3 段电池电量指示
2 节 AA 电池（已提供）可持续使用 8 小时
使用范围为 518 - 782 MHz
通常条件下的使用范围
100m（300 英尺）
注意：实际范围取决于射频信号的吸收、反射以及
干扰程度
音频频率响应 (+/- 2 dB)
最小：45 Hz
最大：15 kHz
（系统整体频率取决于话筒元件。）
总谐波失真（参考 +/- 38 kHz 偏差，1 kHz 音调）
通常为 0.5%
动态范围
>100 dB A 权重
使用温度范围
-18 摄氏度（0 华氏度）至 +50 摄氏度（+122 华氏度）
注意：电池特性可能对此温度范围有所控制
发射机的音频极性
话筒振膜上的正压（或在 WA302 耳机插头端头
的正电压）会在针脚 2 （相对
于低阻抗输出的针脚 3）和高阻抗 1/4 英寸输出的端头
上产生正电压。
sm35：为实现无线使用，sm35采用了一条 1.5 m（5 英尺）的高弹性电缆和一个直接连接舒尔腰包式发射机的小型 TA4F 接头。
特制的频率响应扩展了声音范围
灵活的鹅颈有利于话筒的最佳放置
绝缘减震架降低了振动噪声
隐藏性、轻便设计
心形拾音模式可以提供最大的反馈前增益
高声压级承载力
稳定的扣合式防风罩降低了“砰砰”声
sm35

类型 电容，电介质偏压
频率响应 40 至 20,000 Hz
拾音模式 单向（心形）
输出阻抗(1kHz) 2400 欧姆
输出电平(1 kHz；0 dB = 1 V/Pa) -55.5 dB (1.7 mV)
信噪比（参考 A 权重噪声） 63.0 dB，94 dB 声压级 (IEC 651)
输出限幅电平(1,000 Hz) -22 dBV (.08 V)
最大声压级 130 dB
动态范围（最大声压级至A 权重噪声电平） 99 dB
输出噪声（等效声压级） 31 dB（通常，A 权重）
建议工作电压 5 VDC（针脚 2 对针脚 3 和 4）
极性 振膜上的正声压会在小型 TA4F 接头的针脚 3 和针脚 4 上产生正电压（相对于针脚 1，接地）。
环境条件 使用温度：-7 至 49 摄氏度（20 至 120 华氏度）存放温度 -29 至 74 摄氏度（-20 至 165 华氏度）湿度：0 至 95 %（使用或存放）
电缆 3.05 m（10 英尺）双接头、屏蔽
电缆接头 小型 TA4F
净重 耳机：65 g（2.3 盎司）
